Распределительные и силовые трансформаторы 33 кВ

33 кВ (номинальное напряжение 33 000 В, Um = 36 кВ, 170 кВ BIL) является доминирующей опорной линией передачи и первичного распределения для сетей Африки к югу от Сахары, Ближнего Востока, Южной Америки и стран Содружества. XinHuan производит высоконадежные масляные распределительные трансформаторы IEC 60076 (от 50 кВА до 5000 кВА) и трансформаторы первичных подстанций (до 31,5 МВА) с прямыми ценами на заводе, сертифицированными стандартными отчетами FAT и быстрой морской доставкой в ​​порты Лагоса, Момбасы, Темы, Дурбана и Ближнего Востока.

50–10,000
диапазон кВА
33 kV / 0.415 kV
первичное соотношение
170 кВ БИЛ
импульсная выдержка
24h
ответ на цитату

Ассортимент продукции

Распределительные и силовые трансформаторы 33 кВ — доступно 64 модели

Стандартные и специальные мощности доступны для глобальных коммунальных, промышленных и коммерческих проектов. Посмотреть полный каталог →

Технический обзор

От 33 кВ до 415 В / 400 В / 11 кВ — расширение сети и промышленное питание

Первичные распределительные линии 33 кВ обеспечивают электрификацию сельской местности на большие расстояния и передачу электроэнергии тяжелой промышленности со значительно меньшими потерями в фидерных линиях I²R по сравнению с сетями 11 кВ. В Нигерии (NEMSA/DisCos), Кении (KPLC/REREC), Гане (ECG/VRA), Замбии (ZESCO), Южной Африке (Eskom) и Саудовской Аравии (SEC) трансформаторы 33 кВ понижают напряжение непосредственно до 415 В/240 В для промышленных зон или до 11 кВ для муниципальных распределительных подстанций.

Компания «СиньХуан» производит как герметичные агрегаты с гофрированными баками (до 2500 кВА), так и трансформаторы расширительного типа, оснащенные двойными поплавковыми реле Бухгольца, магнитными указателями уровня масла, осушительными сапунами из силикагеля и циферблатными термометрами. Ступенчатые сердечники из кремниевой стали CRGO с ориентированной зернистой структурой обеспечивают сверхнизкие потери на холостом ходу в соответствии с требованиями IEC Tier 2 и местными требованиями к эффективности коммунальных предприятий.

Каждый трансформатор на 33 кВ подвергается 100% плановым заводским приемочным испытаниям (FAT) в нашей высоковольтной лаборатории в Хэфэе: проверка сопротивления обмотки постоянного тока, коэффициента трансформации и вектора Dyn11/YNd11, сопротивление короткого замыкания и потери нагрузки (Pk), выдерживание отдельного источника промышленной частоты 70 кВ в течение 1 минуты и испытание на наведенное перенапряжение. Сторонняя проверка (SGS, Bureau Veritas, Intertek) приветствуется.

Распределительные и силовые трансформаторы 33 кВ — основные характеристики

  • Номинальное высокое напряжение (ВН)

    33 кВ (номинальные варианты 30 кВ/33 кВ/34,5 кВ/35 кВ, Um = 36 кВ)

  • Номинальное низкое напряжение (LV)

    0,415 кВ (415 В/240 В), 0,400 кВ (400 В/230 В), 11 кВ или 6,6 кВ

  • Устойчивость к грозовому импульсу (BIL)

    Пиковый грозовой импульс 170 кВ / выдержка промышленной частоты 70 кВ (IEC 60076-3)

  • Диапазон мощности

    Распределение 50 кВА – 5000 кВА; дополнительная передача до 31,5 МВА

  • Способ охлаждения

    стандарт ОНАН (Oil Natural Air Natural); Доступны двухскоростные вентиляторы ONAF

  • Векторная группа и краны

    Dyn11 (стандартное распределение) или YNd11/YNyn0; ±2×2,5% или ±4×2,5% OCTC (доступен РПН)

  • Втулки и средства утечки

    Втулки из фарфора или силиконовой резины для наружного применения с длиной утечки >= 900 мм при сильном загрязнении

  • Применимые стандарты

    МЭК 60076-1, МЭК 60076-2, МЭК 60076-3, ГБ/Т 1094, SANS 780, BS 171

Справочные данные IEC/IEEE

Распределительные и силовые трансформаторы 33 кВ — стандартные параметры мощности и потерь

Запросить пользовательскую таблицу данных
Распределительные и силовые трансформаторы 33 кВ — стандартная мощность (кВА), потери холостого хода (P0), потери нагрузки (Pk), импеданс (Uk%) и таблица технических характеристик веса
Номинальная мощность Коэффициент напряжения (ВН/НН) Потери без нагрузки (P0) Потеря нагрузки (Pk) Импеданс (Uk%) Ток холостого хода (I0%) Прибл. Общий вес
100 kVA 33 / 0.415 kV 230 Вт 1800 Вт 4.5% 1.2% 820 кг
200 kVA 33 / 0.415 kV 380 Вт 2950 Вт 4.5% 1.0% 1180 кг
315 kVA 33 / 0.415 kV 520 Вт 4100 Вт 4.5% 0.9% 1540 кг
500 kVA 33 / 0.415 kV 740 Вт 5800 Вт 5.0% 0.8% 2150 кг
630 kVA 33 / 0.415 kV 890 Вт 6900 Вт 5.0% 0.7% 2580 кг
800 kVA 33 / 0.415 kV 1060 Вт 8200 Вт 5.5% 0.7% 3050 кг
1000 kVA 33 / 0.415 kV 1250 Вт 9800 Вт 5.5% 0.6% 3650 кг
1250 kVA 33 / 0.415 kV 1480 Вт 11 800 Вт 6.0% 0.6% 4380 кг
1600 kVA 33 / 0.415 kV 1780 Вт 14 500 Вт 6.25% 0.5% 5250 кг
2000 kVA 33 / 0.415 kV 2150 Вт 17 500 Вт 6.5% 0.5% 6400 кг
2500 kVA 33 / 0.415 kV 2550 Вт 21 000 Вт 6.5% 0.4% 7600 кг
3150 kVA 33 / 0.415 kV 3100 Вт 25 500 Вт 7.0% 0.4% 9100 кг
5000 kVA 33 / 11 kV 4400 Вт 35 000 Вт 7.5% 0.3% 13 500 кг

Гарантированные параметры на основе стандартных заводских испытаний. Пользовательские уровни потерь (Tier-2 Ecodesign, DOE 2016 и высокоэффективные конструкции с низким уровнем шума) разрабатываются по запросу.

Распределительные и силовые трансформаторы 33 кВ — 3D инженерная анатомия в разрезе

Высокоточная 3D-разборка компонентов Распределительные и силовые трансформаторы 33 кВ иллюстрирует сборку сердечника из кремниевой стали CRGO, обмотки из электролитической меди, изоляцию и защитные аксессуары.

Внутренний трехмерный разрез распределительных и силовых трансформаторов 33 кВ, показывающий сердечник из кремниевой стали, медные обмотки и переключатель ответвлений.
Распределительные и силовые трансформаторы 33 кВ — Внутренний сердечник, обмотка и диэлектрическая сборка
Высококачественный кремниевый сердечник
Электролитическая медная катушка
Переключатель ответвления Off-Circuit / OLTC
Реле Бухгольца и температуры

Распределительные и силовые трансформаторы 33 кВ — заводские приемочные испытания (FAT)

Наблюдайте за регулярными заводскими испытаниями и проверками контроля качества на производственном предприятии XinHuan.

Перед экспортной упаковкой проводятся 100% полные плановые испытания (IEC 60076).

Инструментарий для подачи инженерных заявок и макетов

Компоновка помещения подстанции и размещение различного оборудования в САПР

Перед закупкой выберите тип и мощность вашего оборудования, чтобы проверить проверенные чертежи линий CAD Engineering GA, однолинейные схемы (SLD), размеры (Д × Ш × В), калибр роликов и зазоры при отправке.

Доступные рейтинги:
Требования к отправке IEC 60076-1

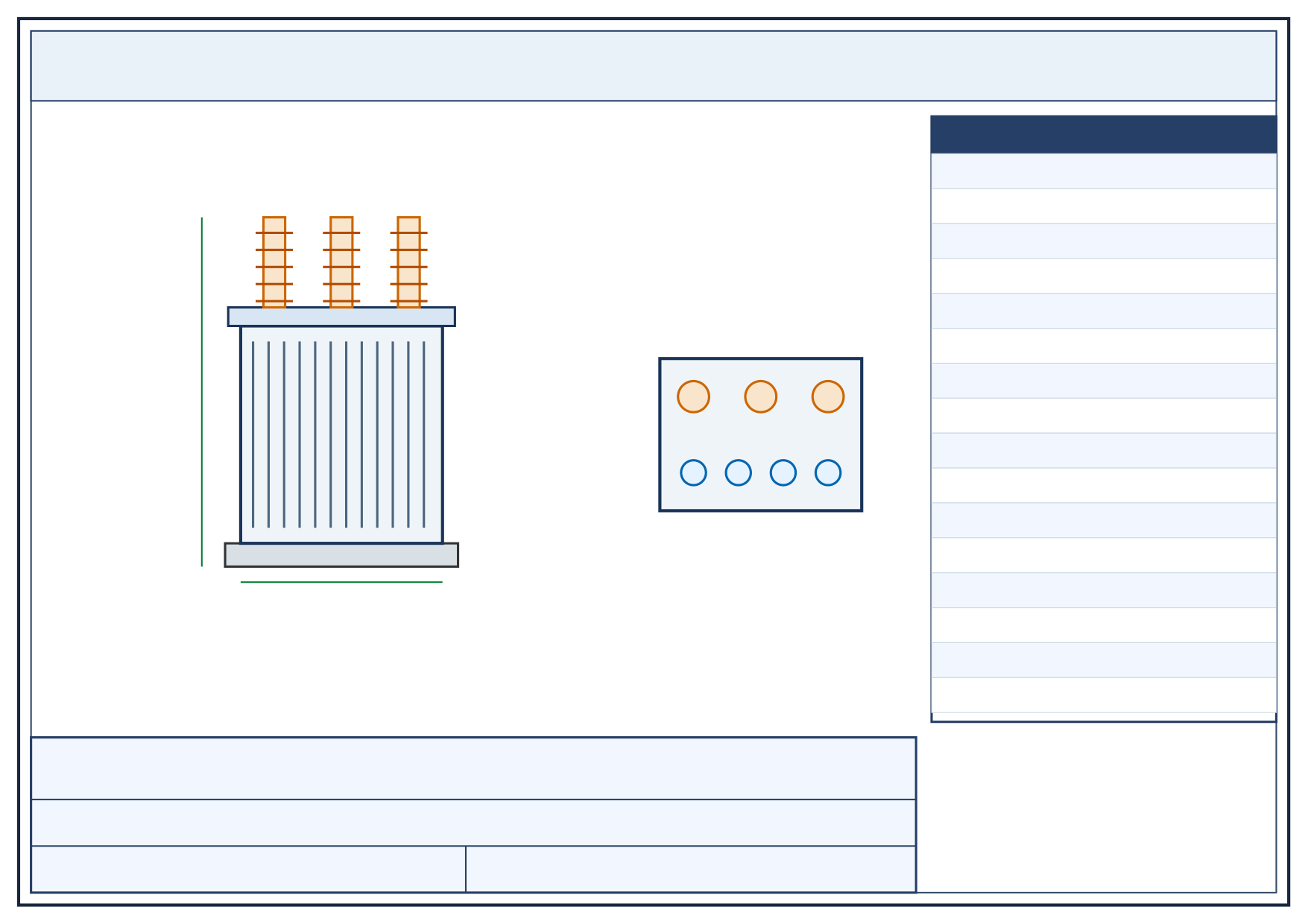

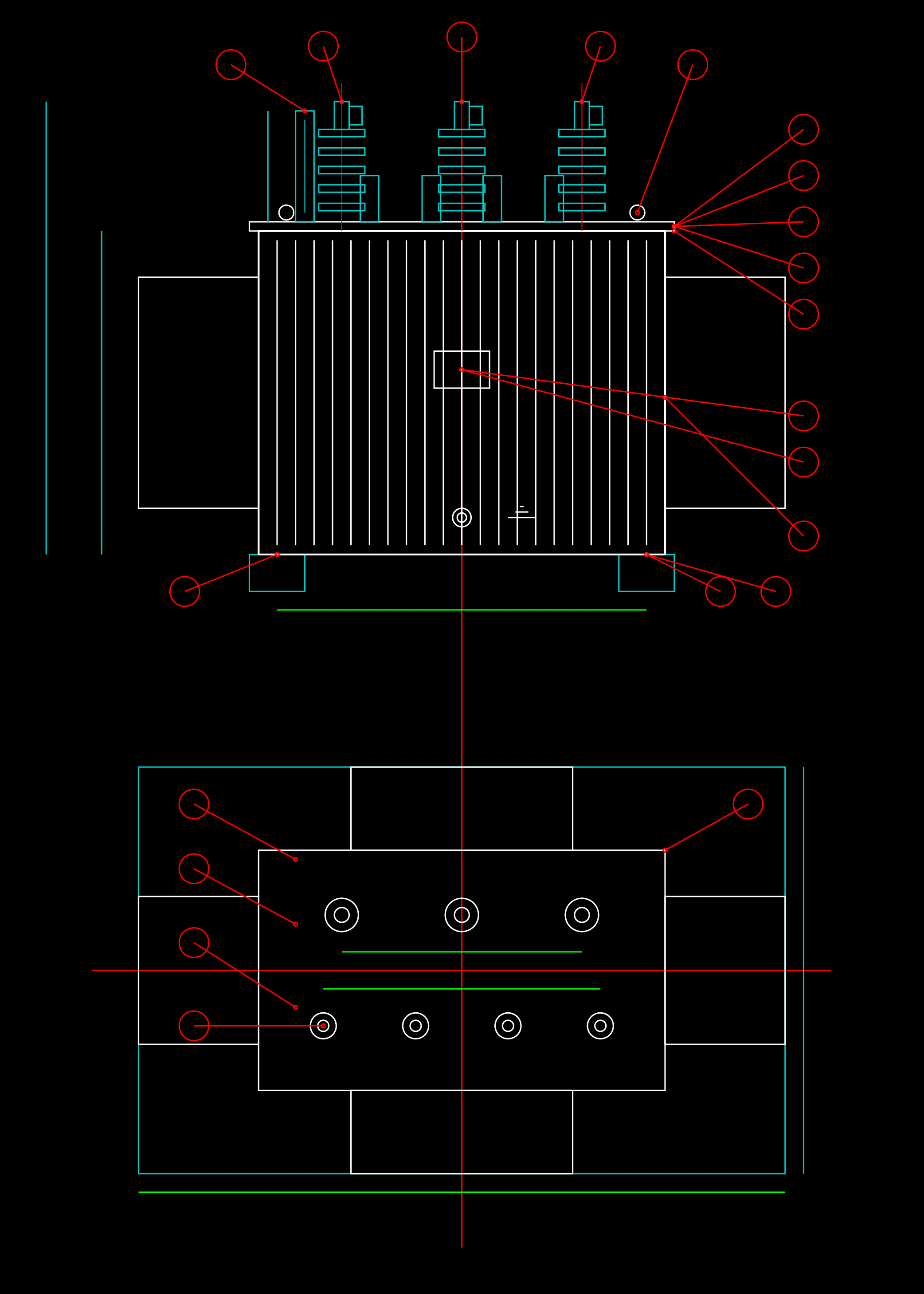

Чертеж XinHuan Engineering GA CAD
Однолинейная схема XinHuan Engineering (SLD)
Двойное напряжение 11 кВ/33 кВ
Соответствие IEC 60076/IEEE
100% регулярные заводские испытания
Экспортный азот / Мореходный пакет

Технические размеры 1000 кВА

МЭК 60076-1

Международные спецификации для коммунальных и промышленных предприятий

Общая длина (L) 1,750 mm
Общая ширина (Ш) 1,120 mm
Общая высота (H) 1,780 mm
Колея роликового колеса (D) 820 mm
Общий вес нетто оборудования 3820 кг
Минимальный зазор подстанции 1000 мм вокруг
Номинальное напряжение/система Двойная первичная обмотка 11 кВ/33 кВ
Применимый стандарт МЭК 60076-1/ИИЭР С57
Загрузить технический паспорт (PDF) Запросить пакет документации по проектированию завода

Полные векторные чертежи CAD DXF/DWG, модели 3D STEP и индивидуальные проекты предоставляются в течение 2 часов по запросу.

Качество и соответствие

Сертифицированное производство и лабораторная работа B2B

Каждый трансформатор, компактная подстанция и распределительное устройство проектируются в соответствии с проверенными системами управления качеством ISO и проходят типовые испытания в соответствии с международными стандартами IEC 60076 и ANSI C57.

Аккредитован IAF/CNAS

Система качества ISO 9001:2015

Сертифицированная система управления качеством, охватывающая проектирование, намотку катушек, вакуумную сушку, заливку масла и плановые испытания распределительных трансформаторов 10–35 кВ.

Экологическая система

ISO 14001:2015 Экологический

Система экологического менеджмента, удостоверяющая экологические конструкции основных сборок с низкими потерями, отсутствие изоляционного масла на основе печатных плат и экологически безопасный контроль производства.

Гигиена труда

ISO 45001:2018 Система безопасности

Система управления охраной труда и безопасностью, обеспечивающая сдерживание безопасности в высоковольтных испытательных стендах и протоколы заводской сборки.

Типовые лабораторные испытания CNAS

Типовые испытания IEC 60076 и GB

Полные протоколы плановых и типовых испытаний (превышение температуры, устойчивость к импульсному напряжению, устойчивость к короткому замыканию), проведенных в национальных исследовательских институтах, аккредитованных CNAS.

Поставщик, проверенный SGS

Аудит производителя, проверенный SGS

Сертификат заводского аудита на месте от SGS / «Сделано в Китае», подтверждающий производственные помещения, экспортные мощности, сборочные линии и юридическую квалификацию.

≥180 единиц/год Экспорт

Сертификат международной доставки

Подтвержденные годовые показатели поставок и сертификат поставки для зарубежных электросетей EPC и проектов промышленной инфраструктуры (Мозамбик, Нигерия, Кения, ЮВА).

Технические вопросы и ответы

Часто задаваемые вопросы — Распределительные и силовые трансформаторы 33 кВ

Согласно IEC 60076-3, максимальное напряжение оборудования Um составляет 36 кВ. Стандартное выдерживаемое напряжение грозового импульса (BIL) составляет 170 кВ пиковое (или 200 кВ пиковое в зависимости от спецификации энергоснабжающей организации), а выдерживаемое напряжение переменного тока промышленной частоты с отдельным источником составляет 70 кВ среднеквадратичного значения в течение 1 минуты.

Да. Мы поставляем понижающие трансформаторы 33 кВ/0,415 кВ (или 33 кВ/400 В) для прямого распределения низкого напряжения на промышленных предприятиях, шахтах и ​​объектах. Мы также производим межсетевые трансформаторы 33 кВ/11 кВ и 33 кВ/6,6 кВ для первичных распределительных подстанций и повышающих солнечных установок.

Для регионов с высокой температурой окружающей среды, таких как Ближний Восток, Северная Африка и Сахель, где температура окружающей среды достигает 50°C, наши трансформаторы спроектированы с более низкими пределами превышения температуры (50K верхнее масло / 55K обмотка), морским эпоксидным антикоррозионным покрытием C5-M, фарфоровыми или композитными втулками, устойчивыми к ультрафиолетовому излучению, с длиной пути утечки >= 900 мм и дополнительными автоматическими двухскоростными охлаждающими радиаторами ONAF.

Стандартные аксессуары включают двойное поплавковое реле Бухгольца для газа/масла с сигнальными и отключающими контактами, масляный термометр с микропереключателями, магнитный указатель уровня жидкости, подпружиненное устройство сброса давления (PRD) с направленным отражателем, осушающий сапун из силикагеля и переключатель ответвлений без отключения (±2×2,5% или ±4×2,5%).

Да. Для региональных сетевых подстанций, промышленных парков и солнечных фотоэлектрических станций, требующих автоматического регулирования напряжения под нагрузкой, мы оборудуем блоки 33 кВ устройствами РПН вакуумного или масляного типа (обычно ±8×1,25% или ±10×1,5% диапазона отводов) в комплекте с дистанционными шкафами управления автоматическим регулятором напряжения (AVR).

Dyn11 соединяет первичную обмотку треугольника (D) 33 кВ со вторичной звездой (yn) 415 В. Первичная обмотка треугольника изолирует токи нулевой последовательности третьей гармоники внутри замкнутого контура, предотвращая гармонические искажения в восходящих линиях. Вторичная обмотка звезды с заземленной нейтралью обеспечивает надежное 4-проводное питание (415 В между фазами, 240 В между фазами и нейтралью), которое безопасно выдерживает 100% несбалансированные однофазные нагрузки.

Каждый трансформатор проходит 100% плановые испытания в нашем высоковольтном испытательном стенде Хэфэй в соответствии со стандартом IEC 60076-1: проверка сопротивления обмотки постоянного тока, коэффициента трансформации и группы векторов, сопротивление короткого замыкания и потери нагрузки (Pk), потери холостого хода и ток возбуждения (Po/Io), диэлектрическая стойкость переменного тока с отдельным источником 70 кВ и испытание на наведенное перенапряжение. Сертификаты плановых испытаний сопровождают каждую партию.

Пожалуйста, укажите: номинальную мощность (кВА или МВА), первичное напряжение (33 кВ) и вторичное напряжение (например, 415 В или 11 кВ), векторную группу (Dyn11/YNd11), метод охлаждения (ONAN/ONAF), материал проводника (медь или алюминий), количество и порт назначения (Лагос, Момбаса, Тема, Дурбан, Даммам и т. д.), чтобы получить авторитетное ценовое предложение CIF или FOB в течение 24 дней. часы.
